Инструменты сварщика / онлайн-расчёт
Калькулятор расхода электродов на сварной шов
Рассчитайте массу покрытых электродов для ручной дуговой сварки. Для отдельных марок коэффициент подставляется автоматически по данным изготовителя или отмеченному справочному значению.
Введите параметры
Результат пересчитывается автоматически. Единицы указаны рядом с полями.
В режиме ведомости добавляйте швы с разными размерами и длинами. Расход материала рассчитывается по общей массе.
Ведомость сварных швов
Все добавленные позиции учитываются в общем расчёте. Для изменения параметров нажмите «Изменить».
Не более 40 позиций. Для каждой используется заданная плотность. Один коэффициент расхода выбранного материала применяется ко всей ведомости.
Добавьте первый шов.

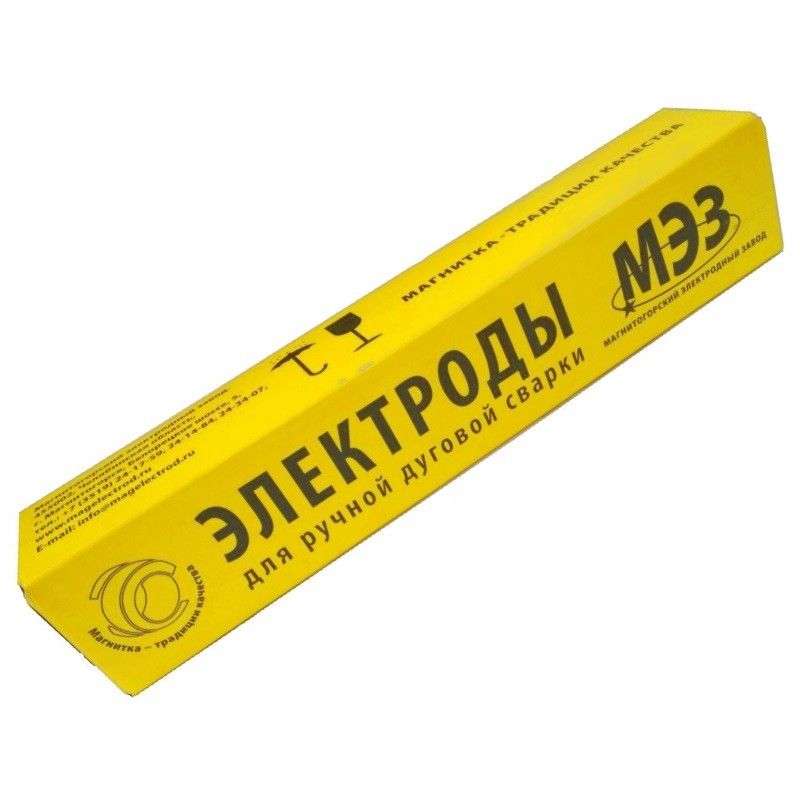

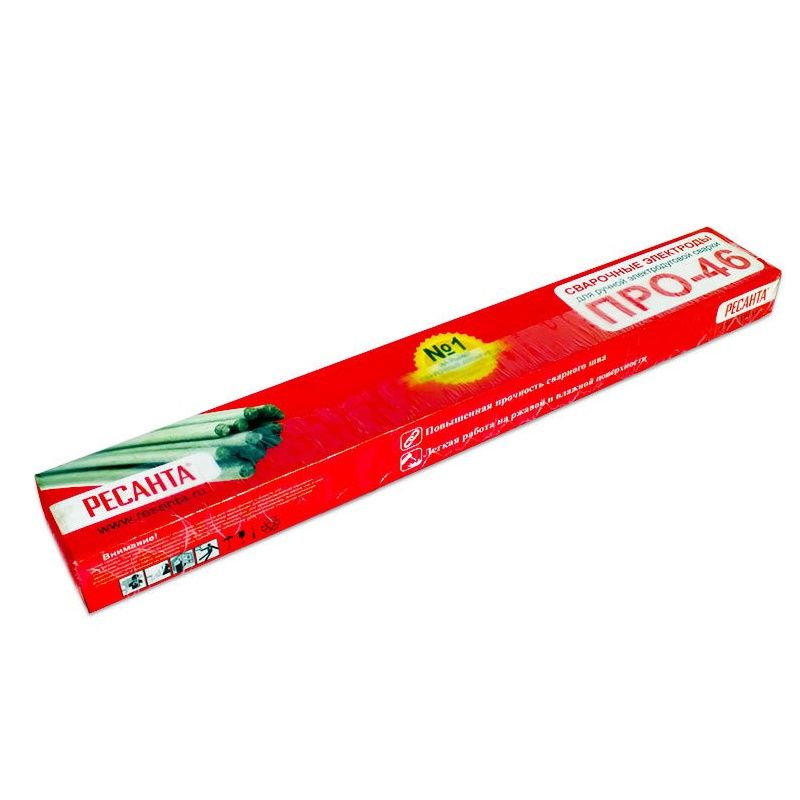

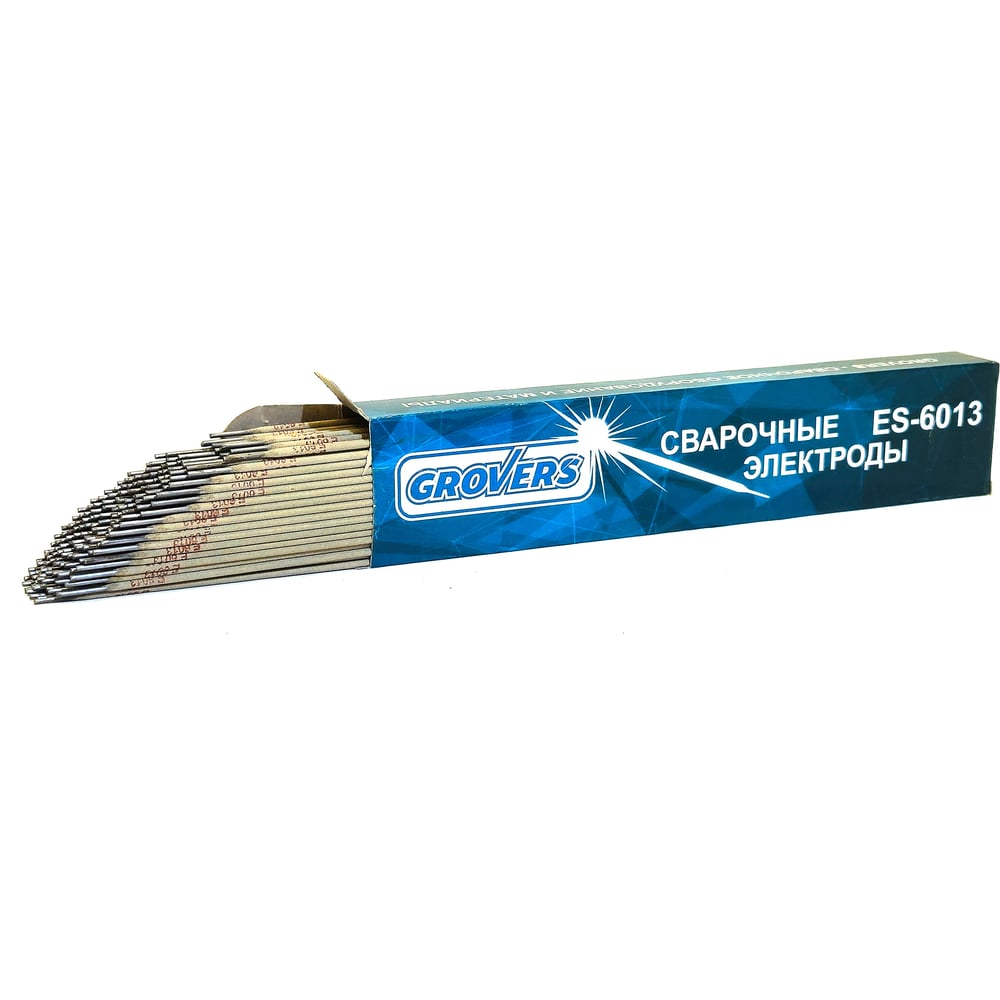

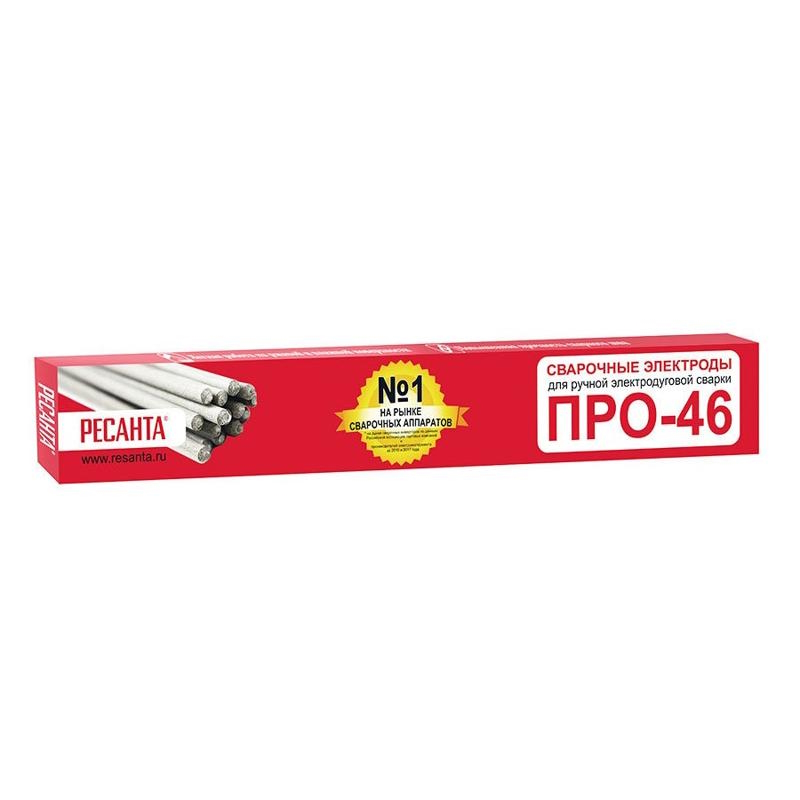

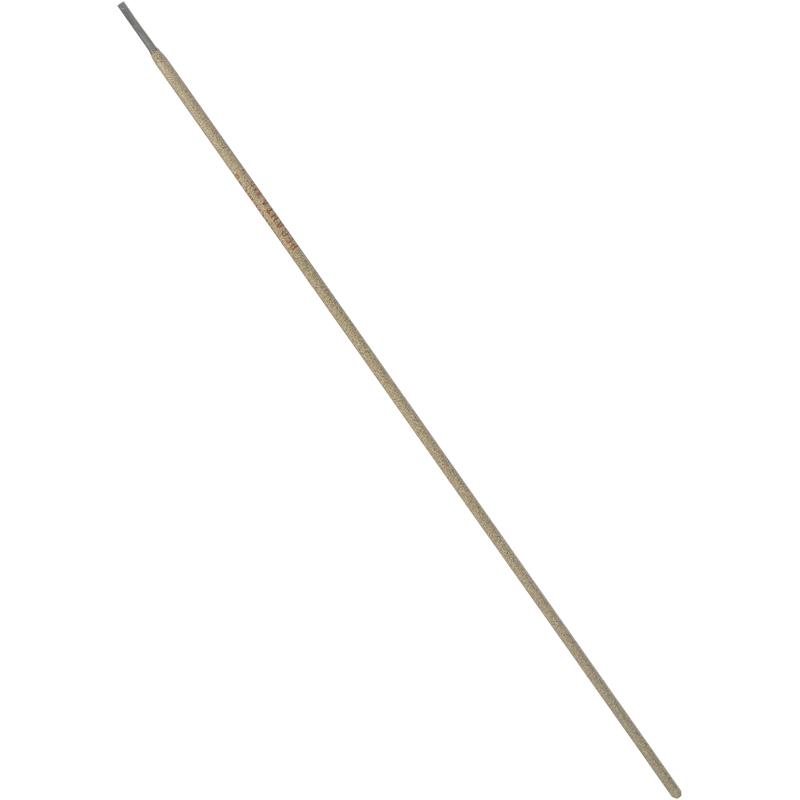

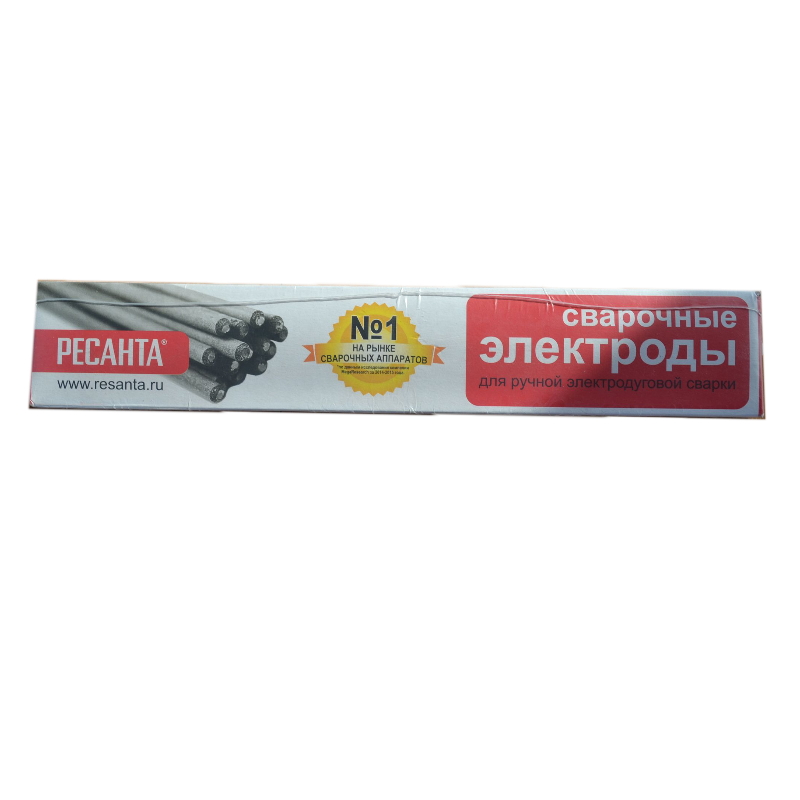

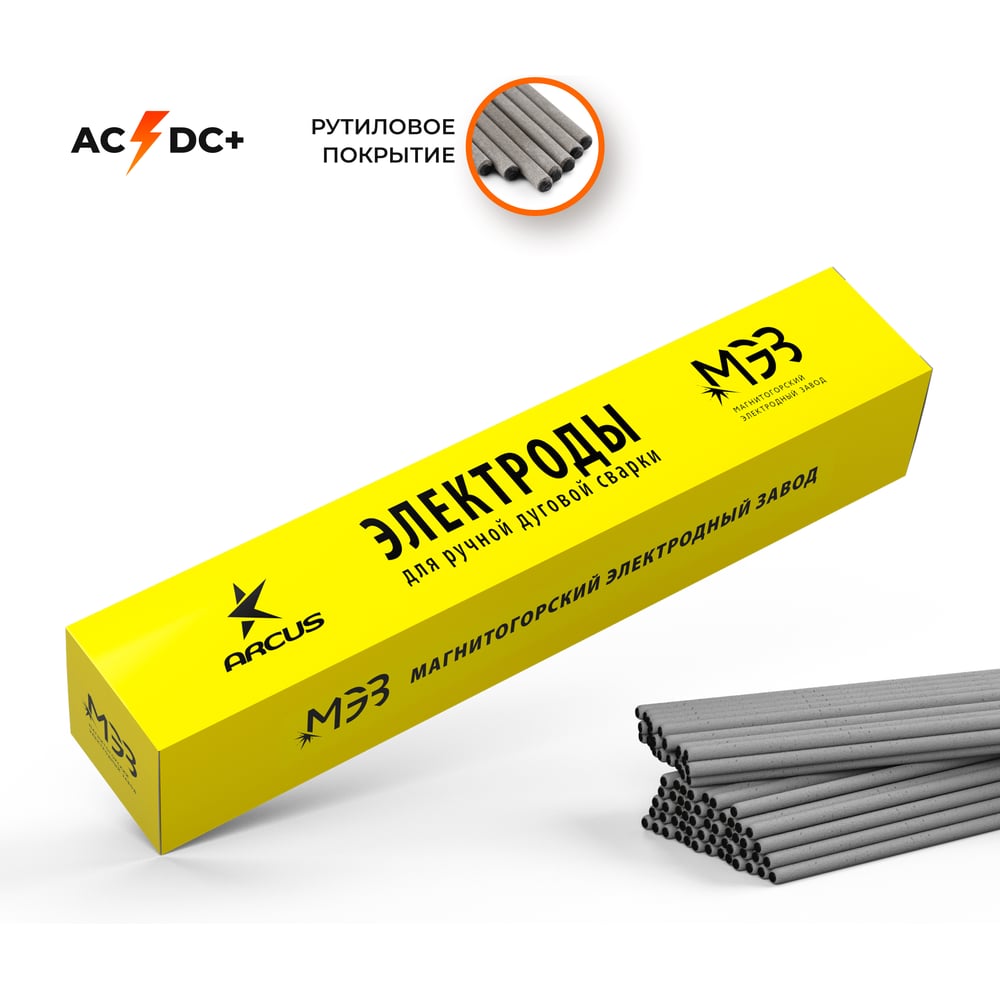

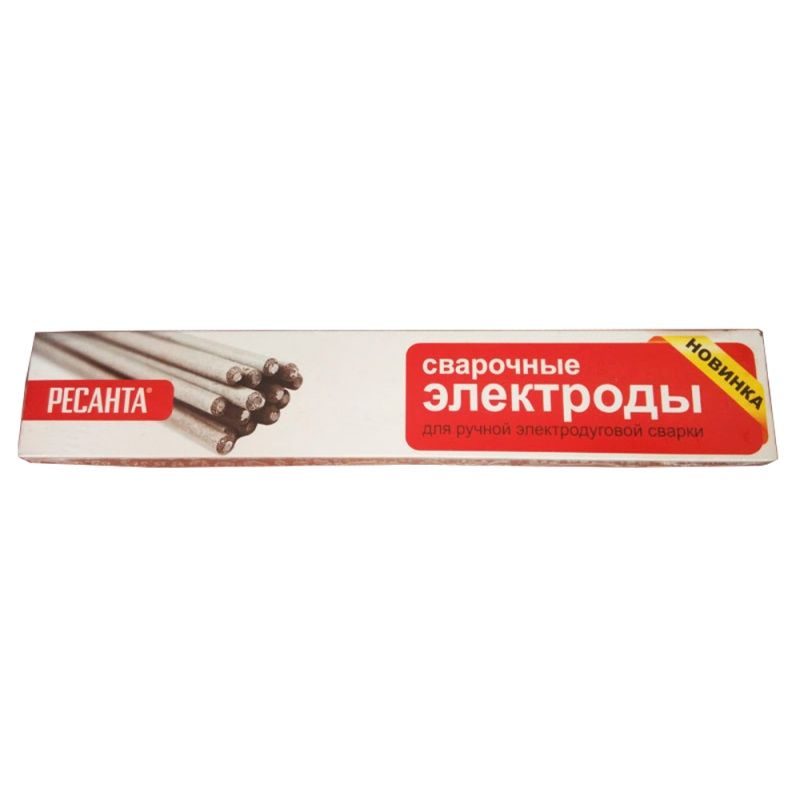

Материалы для закупки
Подходящие товары выбранной марки. Количество упаковок рассчитывается отдельно.
Как определить расход электродов на 1 метр сварного шва
Универсального расхода электродов на метр шва нет: он зависит от площади сечения, длины, плотности наплавленного металла и коэффициента расхода конкретной марки. Сначала калькулятор находит массу металла, затем умножает её на коэффициент расхода в кг электродов на 1 кг наплавки.
Пример для одного метра углового шва с катетами 6 × 6 мм: масса наплавки при плотности 7,85 г/см³ составляет 0,1413 кг. Если для выбранных электродов принят коэффициент 1,70, расчётный расход равен 0,2402 кг. Коэффициент 1,70 здесь использован только для примера, он не подходит автоматически всем маркам.
Методика расчёта
Формула, исходные данные и пример для проверки результата.
Сначала определяется теоретическая масса наплавленного металла. Затем она умножается на коэффициент расхода выбранных электродов: по данным изготовителя, принятому справочному значению либо введённому пользователем. Отдельно может добавляться закупочный запас.
Примеры: угловой шов 6 × 6 мм при длине 2 м и плотности 7,85 г/см³: F = 18 мм², масса 0,2826 кг. Стыковая V-разделка: толщина 10 мм, зазор 2 мм, притупление 2 мм, полный угол 60°, длина 1 м: F ≈ 56,95 мм², масса ≈ 0,447 кг. В обоих случаях усиление и проплавление не учитываются.
Для приведённого углового шва 6 × 6 мм длиной 2 м расход при коэффициенте 1,45 кг/кг равен 0,4098 кг электродов. Для УОНИ-13/55А ЛЭЗ с показателем 1,60 кг/кг результат составит 0,4522 кг. Различие связано с характеристиками изготовителей, а не с ошибкой формулы.
Ограничения и точность
Коэффициент расхода уже отражает потери, заложенные в исходный показатель; отдельно прибавлять их повторно нельзя. Принятые справочные коэффициенты не равнозначны подтверждённым паспортным данным. Закупочный запас добавляется отдельно. Характеристики одной марки у разных изготовителей могут различаться.
Расчёт носит справочный характер и не определяет прочность соединения, режим сварки, требования безопасности или пригодность выбранного материала. Перед выполнением работ сверяйте параметры с проектом, технологией и документацией изготовителя.
Что проверить перед расчётом
- Размеры шва по чертежу или технологической документации.
- Количество швов, их действительную длину и материал наплавки.
- Подходит ли выбранная модель: один или два угловых шва, I-, V- или симметричная X-разделка.
- Входит ли в вашу задачу усиление, подварка корня или другие объёмы металла, которые здесь не рассчитываются.
- Источник коэффициента расхода и его применимость к выбранной марке и диаметру электродов.
Частые вопросы о расчёте
Нажмите на вопрос, чтобы открыть ответ.
Можно ли считать расход электродов только по толщине стали?
Только очень приблизительно. Для расчёта по геометрии нужен размер будущего шва и его длина. Одинаковая толщина металла может предполагать разные соединения и объёмы наплавки.
Зачем нужен коэффициент расхода электродов?
Он переводит массу наплавленного металла в потребность в покрытых электродах с учётом потерь, уже включённых в конкретный показатель. Применяйте данные изготовителя или отдельно обозначенное справочное значение для выбранного материала.
Как узнать, сколько пачек электродов покупать?
После выбора совпадающего по характеристикам товара калькулятор делит закупочную массу на подтверждённую массу нетто пачки и округляет количество вверх. Если подходящего товара нет, блок покупки не отображается.
